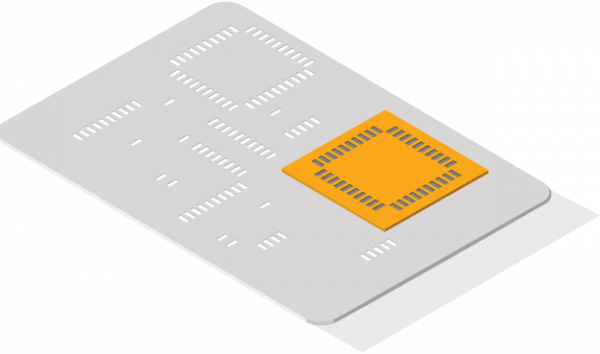

Многоуровневые трафареты

В некоторых случаях при SMT-монтаже возникают ситуации, когда нанесение требуемого количества паяльной пасты под все компоненты через трафарет одной толщины не представляется возможным. В этом случае становится актуальным применение трафарета с различной толщиной металла в разных областях печати.

В тех областях, где требуется использование материала большей толщины, выполняется процедура StepUp, там же, где необходима меньшая толщина, выполняется StepDown.

Также иногда требуется компенсировать неоднородность по высоте различных участков печатной платы, особенно при большой плотности монтажа миниатюрных компонентов. В этом случае может помочь StepDown, выполненный со стороны печатной платы.

Важное значение для качественной печати имеет плавность перехода между уровнями для предотвращения накапливания остатков пасты и повреждения ракеля.

Для заказа данной опции укажите в проекте области на трафарете, где требуется выполнить StepUp / StepDown, и толщину металла в этих зонах.

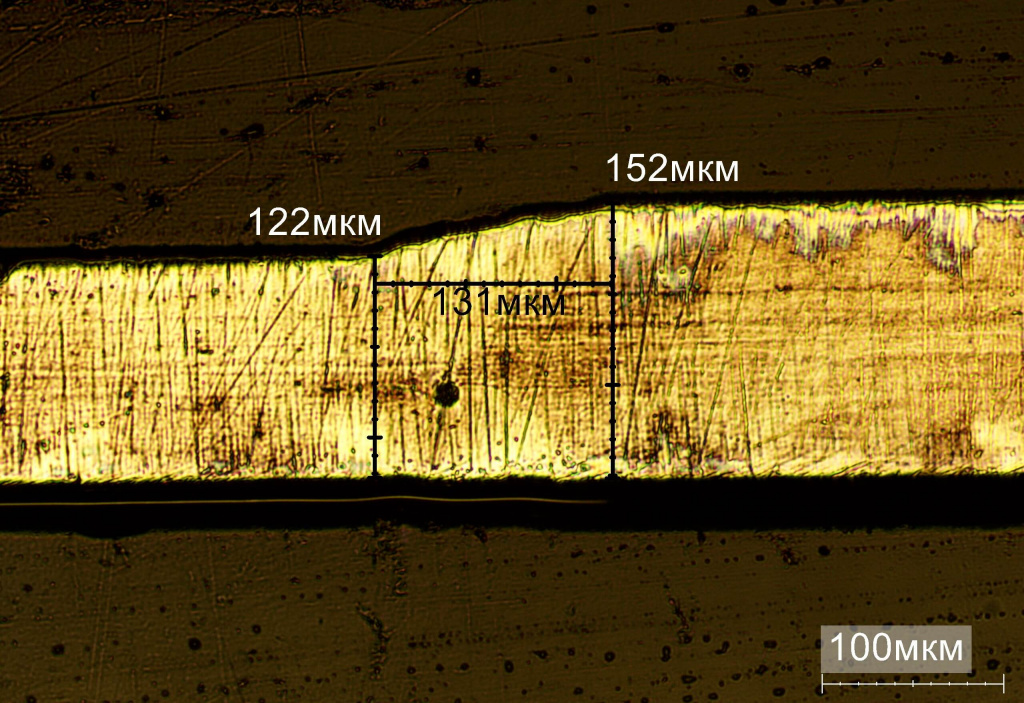

Металлографический снимок перехода между уровнями трафарета
Металлографический снимок перехода между уровнями трафарета

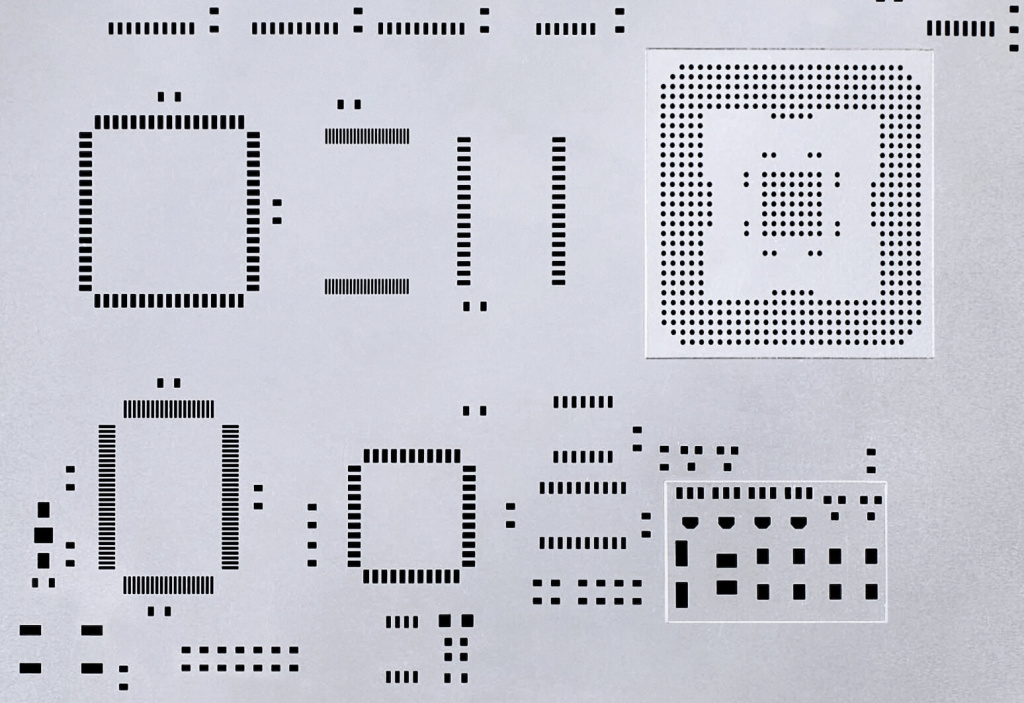

Многоуровневый трафарет
Многоуровневый трафарет

Параметры StepUp / StepDown Значения нашего производства
Разница толщин соседних зон, не более 100 мкм
Возможные толщины областей StepUp/StepDown 80, 100, 120, 130, 150, 180, 200 мкм
Отклонение по толщине в области StepUp/StepDown ±2%
Минимальный размер области StepUp/StepDown 5×10мм
Максимальный размер области StepUp/StepDown 70×70мм
Область трафарета, в которой выполняется StepUp / StepDown 350×350 мм
