Свинцовосодержащие паяльные пасты

G5-SM800, G4(A)-SM833, G5(A)-SM833

Пасты с флюсом, не требующим отмывки, состоящие из RMA-флюса и припойного порошка, слабо подверженного процессам окисления и с равномерным распределением частиц постоянной, строго сферической формы. Применяемый флюс является флюсом новейшего поколения, не требующим отмывки, не содержит галогенов. Потребителями нашей пасты отмечена очень хорошая растекаемость припоя по золоту, как у паст с активным флюсом, и улучшенная пайка элементов, изготовленных по бессвинцовым технологиям. Это особенно важно, когда часть элементов изготовлена по старым технологиям (с использованием свинца), а выводы другой части элементов уже не содержат свинца, например, из сплава серебро-палладий.

Используемые сплавы: Sn63/Pb37; Sn62/Pb36/Ag2, размер шариков припоя Тип 3 и Тип 4.
Не требует отмывки — после пайки остатки флюса не способствуют коррозии и другим процессам, вызывающим ухудшение электронных характеристик изделия.
Высокая смачиваемость во время процесса оплавления. Обеспечивает качественное удаление оксидных плёнок с поверхностей паяемых металлов.
Высокая надёжность образуемых паяных соединений.
Не вызывают образование шариков припоя вблизи контактных площадок.
Применяются для компонентов с малым шагом выводов.
Не способствуют образованию перемычек между выводами компонентов после пайки за счёт резкого осаждения.
Длительный срок хранения при минимальном изменении вязкости.

Термопрофиль на паяльные пасты серий G4 & G5b (PDF, 65 Кб) Оформить заявку

		G5-SM800 тип 4	G4(A)-SM833 тип 3	G5(A)-SM833 тип 4	Ед. изм.
Припой	Состав	Sn63/Pb37	Sn62/Pb36/Ag2	Sn62/Pb36/Ag2	-
	Размер частиц	20-38	20-45	20-38	Мкм
	Тип	Сфера	Сфера	Сфера	-
	Т плавления	183	179	179	°С
Флюс	Тип	RМА	RМА	RМА	-
	Содержание галогенов	НЕТ	НЕТ	НЕТ	-
	Сопротивление	1.8×10⁵	1.8×10⁵	1.8×10⁵	Ом.см
Пасты	Содержание флюса	9.5±0.2	9.5±0.2	9.5±0.2	%
	Вязкость (25 °С)	210±20	210±20	210±20	kcP
	Растекание	94.0	94.0	94.0	%
	Срок хранения (при t 0-10°С)	12	12	12	мес.

Паяльные пасты Аlpha ОМ-5300 (тип 4)

Паяльная паста ALPHA OM-5300 производства Cookson Electronics Assembly Material’s разработана специально для смешанного монтажа (свинцовые и бессвинцовые технологии). Паста OM-5300 имеет высокую надежность и стабильность нанесения, имеет отличную повторяемость объема отпечатка при нанесении через трафарет. OM-5300 позволит минимизировать время цикла трафаретной печати благодаря высокой скорости нанесения и увеличению промежутков между чистками трафаретов. Особенностью пасты ОМ-5300 является длительное время жизни на трафарете, широкое окно профилей оплавления, позволяющее обеспечить лучшую смачиваемость бессвинцовых поверхностей. Очень низкое количество пустот в сочетании с высоким поверхностным сопротивлением изоляции после оплавления делают ОМ-5300 идеальным решением для оловянно-свинцовой пайки при использовании бессвинцовых компонентов.

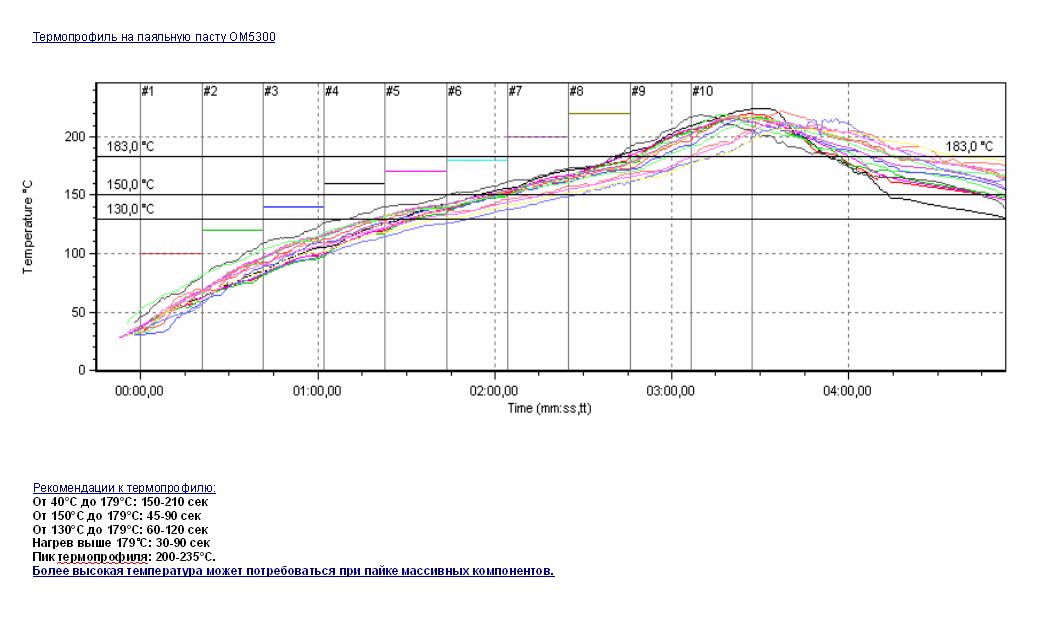

Термопрофиль на паяльную пасту OM5300 (JPG, 71 Кб)
